MH816系列動態雙法蘭扭矩傳感器旋轉變壓器耦合扭矩傳感器設計用于螺旋槳，泵的在線測試，傳動系和其他可用于扭矩的軸向空間最小的裝置。非接觸式應變設計，法蘭安裝，無底座采用牽引環固定外殼安裝方便。在小量程法蘭驅動，非接觸式扭矩測量，高剛度和低慣性，板載分流校準電路，內部零速度傳感器等特點。

一、技術參數：

測量范圍：2N.m、5N.m、10N.m、20N.m、50N.m、100N.m、200N.m、300N.m、500N.m、1KN.m、2KN.m、3KN.m、5KN.m、10KN.m（可選）

外供電源：±15VDC 、12- 24VDC

輸出信號：5-15KHz、4-20mA、0-5V

測量精度：±0.5%F·S ; ±0.2%F·S ; ±0.1%F·S

過載能力：120%~150%F·S

響應頻率：100μs

工作溫度：-20°~ +60°

重 復 性：±0.1% F·S

非 線 性：±0.1%F·S

零點溫飄：±0.2%F·S

額定轉速：8000rpm（60脈沖/RPM）

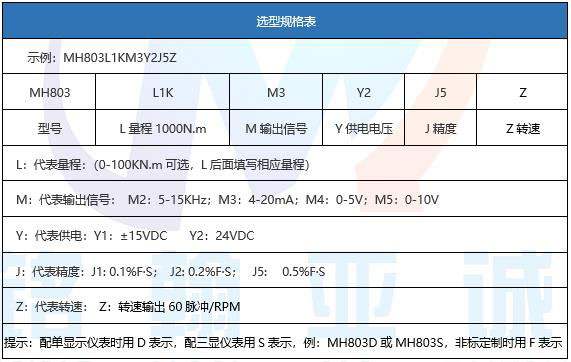

二、產品選型示例

三、量程范圍及特點：

1、軸向尺寸短，適用于軸向距離短的場合。

2、檢測精度高、穩定性好、抗干擾性強。

3、不需反復調零即可；連續測量正反扭矩。

4、即可測量靜止扭矩，也可測量動態扭矩。

5、體積小、重傳感器可脫離二次儀表獨立使用。

6、測量范圍：0-10KN.m標準可選, 非標準特殊量程可定制。

四、外形尺寸

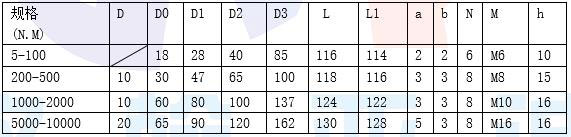

MH816外形尺寸表

      MH816扭矩傳感器設計用于螺旋槳，泵的在線測試，傳動系和其他可用于扭矩傳感器的軸向空間最小的裝置。可選的零速度傳感器安裝在MH816外殼內,互連電纜組件可作為選件提供。銘翰亞誠將提供MH816的內部校準服務，客戶僅需提供的電子設備。
